Rasterflug über dem Dach
Systematische Raster- und Schrägflüge mit definierter Längs- und Querüberdeckung erfassen jede Dachfläche aus mehreren Blickwinkeln.
Leistung 02
Vom Bildverband zum maßhaltigen Modell
Photogrammetrisches 3D-Aufmaß Ihres Dachs — als belastbare Planungsgrundlage für Belegung, Sanierung und Verschattungsanalyse, direkt exportierbar in Ihre Planungssoftware.
≤ 2 cm/px
Bodenauflösung RGB
Signature · Vom Bild zum Modell
Eine Verwandlung in fünf Schritten.
Aus überlappenden Luftbildern wird über Punktwolke und Vermaschung ein geschlossener, maßhaltiger Volumenkörper — jeder Zwischenschritt bleibt nachvollziehbar. Ohne Bildmaterial an dieser Stelle: die folgenden Visuals sind selbst gezeichnete, abstrahierte Schemata je Arbeitsschritt.
Bildüberlappung mit Referenzpunkten
Einzelbilder werden zu einem zusammenhängenden Bildverband verknüpft; Bodenkontrollpunkte oder GPS-RTK sichern die absolute Maßhaltigkeit.
Verdichtung zur Punktwolke
Aus der photogrammetrischen Auswertung entsteht eine dichte, nach Höhe codierte Punktwolke der gesamten Dachfläche samt Aufbauten.
Triangulation zum Dreiecksnetz
Die Punktwolke wird zu einem zusammenhängenden Dreiecksnetz vermascht — aus Einzelpunkten wird eine durchgehende Oberfläche.

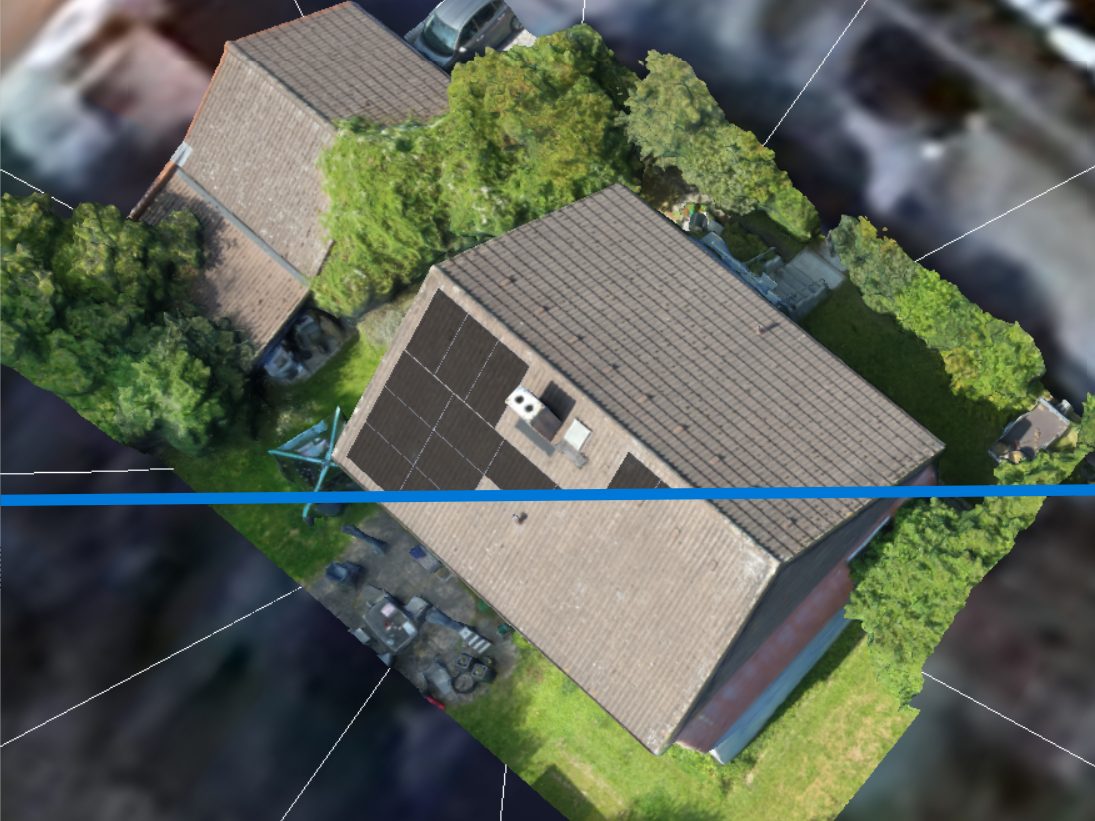

Maßhaltiges Dachmodell
Flächen, Kanten, Neigungen und Aufbauten liegen als geschlossener, exportierbarer Volumenkörper vor — Planungsgrundlage für PV-Belegung und Statik-Vorprüfung.
Verschattungsanalyse
Was der neuen Belegung wirklich im Weg steht.
Vier Schattenquellen bestimmen in der Praxis den Ertrag einer neuen PV-Belegung — alle werden im 3D-Modell erfasst, nicht nur pauschal geschätzt.
- Aufbauten & Anlagentechnik — Lüftungshauben, Antennen, Blitzschutz oder Klimageräte, exakt positioniert.
- Nachbarbebauung & Umgebung — angrenzende Gebäude, Schornsteine oder Giebel im Jahresverlauf.
- Vegetation — Bäume und Bewuchs am Dachrand, saisonal dokumentiert.
- Dachgeometrie & Eigenverschattung — Gauben, Staffelgeschosse und wechselnde Neigungen.
Export
Fünf Formate, direkt weiterverarbeitbar.
Ohne Konvertierungsverluste oder manuelles Nachmodellieren — passend zur jeweiligen Zielumgebung.
| Format | Zweck | Typische Zielsoftware | Enthält |
|---|---|---|---|
| DXF | 2D-Bestandsplan der Dachflächen | CAD-Systeme | Dachumriss, Kanten und Aufbauten als Linienplan |
| DWG | 2D-Bestandsplan, natives AutoCAD-Format | AutoCAD und kompatible CAD-Systeme | Wie DXF, im AutoCAD-Binärformat |
| IFC | Bauteilorientiertes Gebäudemodell für BIM-Workflows | BIM-Anwendungen | Bauteile mit Geometrie- und Attributdaten |
| OBJ | Texturiertes 3D-Oberflächenmodell | Visualisierung, allgemeine 3D-Programme | Vermaschtes Modell inklusive Oberflächentextur |
| SKP | Natives Modell für die Planung | SketchUp | 3D-Volumenkörper, direkt weiterbearbeitbar |
Zielsoftware
Modelle werden in diesen Umgebungen weiterverarbeitet.
Ihre Modelle sind import-fähig in die gängigen Auslegungs- und Planungssysteme für PV und Architektur — direkt weiterverarbeitbar, ohne Konvertierungsaufwand.
- PV*SOL
- PVsyst
- Helios 3D
- SketchUp
- AutoCAD / Revit
Anwendungsfälle
Ein Modell, mehrere Zwecke.
Vom ersten Planungsentwurf bis zur Bestandsdokumentation — dieselbe Datengrundlage bedient unterschiedliche Auswertungen.
Anwendungsfälle
-
PV-Belegungsplanung
Maximale Modulanzahl bei minimaler Verschattung — ertragsoptimierte Anlagenauslegung auf Basis des Modells.
-
Dachsanierung
Bestehende Dachflächen und Aufbauten vor der Sanierung maßhaltig dokumentiert — als Planungsgrundlage für Gewerke und Ausschreibung.
-
Bestandsdokumentation
Aktueller Dachzustand, Zugänge und Aufbauten dokumentiert — Grundlage für Wartungsplanung und spätere Erweiterungen.
Einordnung
Was Photogrammetrie leisten kann — und was nicht.
Leistet
Maßhaltige Dachflächen, Kanten, Neigungen und sichtbare Aufbauten mit einer Bodenauflösung von bis zu 2 cm/px — ausreichend für Belegungsplanung, Verschattungsanalyse und die Exportformate DXF, DWG, IFC, OBJ und SKP.
Leistet nicht
Eine bauaufsichtliche Vermessung mit rechtlicher Bindungswirkung, die Beurteilung der Dachstatik durch einen Tragwerksplaner oder die Erfassung von Unterkonstruktion und Innenraum, die von außen nicht sichtbar sind.
Nächster Schritt
Aufmaß anfragen — Antwort innerhalb von 24 Stunden.
Dachgröße, gewünschtes Exportformat und Zielsoftware genügen für ein Angebot mit Flugfenster und Festpreis.
